Jinsheng Mist Forest-High Pressure Mist System er en af de førende producenter og leverandører af industrielle tågekontrolsystemer i Kina. Hvis du vil engros billig industrielt tågekontrolsystem lavet i Kina, velkommen til at få gratis prøve fra vores fabrik. Alle tilpassede produkter er af høj kvalitet og lav pris.
Det industrielle tågekontrolsystem giver centraliseret kontrol til industrielt tågeudstyr med-højtryk. Den koordinerer pumpedrift, trykstyring, vandforsyning og individuelle tågezoner i henhold til den valgte driftssekvens. Systemet er velegnet til industrielle applikationer, der kræver kontrolleret tågeoutput på tværs af definerede områder. Kontrolkonfigurationen er afstemt efter dyseflow, arbejdstryk, zonemængde, motoreffekt, vandtilslutning og elektriske krav på stedet.
Kontrolfunktioner
Pumpekontrol:Regulatoren styrer pumpens start- og stopsekvenser i henhold til den aktive driftstilstand. Pumpedriften afstemmes efter vandbehovet, der genereres af de valgte tågezoner.
Zonekontrol:Individuelle zoner kan åbnes eller lukkes gennem dedikerede reguleringsventiler. Dette gør det muligt for forskellige produktions- eller driftsområder at køre i henhold til deres egne tidsplaner og vandbehov.
Trykkontrol:Tryk-kontrolkomponenter arbejder sammen med pumpen og vandkredsløbet for at opretholde den specificerede driftstilstand. Styrekonfigurationen vælges i henhold til det nødvendige tryk og det samlede dyseflow.
Driftsplan:Automatisk drift kan følge forudindstillede driftsperioder og zonesekvenser. Manuel betjening kan også leveres til idriftsættelse, justering og servicearbejde.
Tekniske specifikationer
|
Parameter |
Specifikation |
|
Kontroltilstand |
Automatisk/manuel |
|
Arbejdstryk |
50-100 bar |
|
Pumpeflow |
5–100 L/min |
|
Motorkraft |
1,5-15 kW |
|
Kontrolzoner |
1-8 zoner |
|
Dysemængde |
I henhold til det samlede systemflow |
|
Strømforsyning |
220 V / 380 V, 50 Hz |
|
Vandindtag |
1/2-1 tomme |
|
Kontrolkabinet |
El-styreskab |
|
Driftssekvens |
Kontinuerlig / Planlagt / Zonekontrol |
De endelige specifikationer vælges i henhold til pumpen, dysearrangementet, det hydrauliske design og de elektriske krav på stedet.
Systemkonfiguration

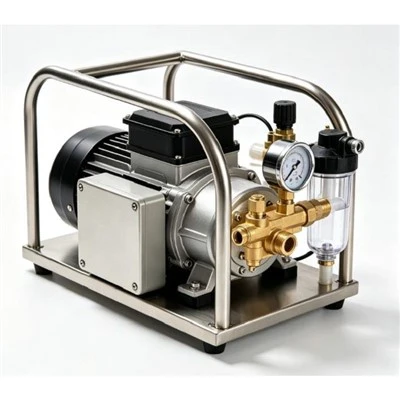

Pumpesamling:Pumpeflow og motoreffekt vælges fra det samlede dysebehov og påkrævet arbejdstryk. Pumpekonfigurationen bestemmer den tilgængelige vandforsyning for hver driftszone.
Zoneventiler:Hvert kontrolleret område bruger en dedikeret vand-kontrolventil. Ventilstørrelse og -mængde er afstemt efter zoneflow og distributionsrør.
El-skab:El-skabet indeholder de nødvendige koblings- og styrekomponenter til pumpe- og zonedrift. Elektriske værdier er tilpasset den valgte motor og stedets strømforsyning.
Anvendelsesområder
Støvdæmpning
Industriel tåge kan påføres omkring materialehåndterings-, overførsels- og forarbejdningsområder, hvor kontrolleret vandforsyning er påkrævet til luftbåren støvhåndtering.
Industriel køling
Systemet kan styre tågecyklusser i områder, hvor fordampningskøling er en del af driftsprocessen. Zonekontrol gør det muligt for udvalgte områder at fungere i henhold til deres procesplan.
Befugtning
Kontrolleret tågeoutput kan bruges i produktions- og lagermiljøer, hvor der kræves yderligere fugt. Driftsperioder kan tilpasses proceskravene.
Procesområdekontrol
Separate zoner tillader lokal dug i stedet for at betjene hele distributionsnetværket på samme tid. Denne konfiguration er velegnet til installationer med forskellige driftsområder eller tidsplaner.
Valgvejledning
Bekræft dyseflow:Beregn det samlede vandbehov fra dyserne, der arbejder på samme tid. Pumpeflow skal vælges fra det maksimale aktive-zonebehov.
Bekræft arbejdstryk:Angiv det nødvendige driftstryk, før du vælger pumpe- og styrekonfiguration. Trykkrav afhænger af dysens egenskaber og fordelingsforhold.
Bekræft zonemængde:Identificer antallet af områder, der kræver selvstændig drift. Zonetællingen bestemmer ventilmængde, kontroludgange og elektrisk konfiguration.
Bekræft webstedets strøm:Angiv de tilgængelige spændings-, frekvens- og motoreffektkrav. Den elektriske konfiguration skal svare til den faktiske installationsforsyning.
Bekræft vandforhold:Angiv oplysninger om vandkilde, krav til indløbsforbindelse og forventede driftsforhold, så hydraulik- og kontrolkonfigurationen kan tilpasses installationen.
Produktion og kvalitetskontrol
Komponentsamling:Pumpe-kontrolkomponenter, elektriske enheder, tryk-kontroldele og vandforbindelser samles i henhold til den valgte systemkonfiguration.
El-inspektion:Ledninger, klemmer, kontrolfunktioner og elektriske klassifikationer kontrolleres mod den specificerede konfiguration før frigivelse.
Funktionstest:Pumpestart- og stopdrift, ventilskift og programmerede kontrolsekvenser kontrolleres under funktionstest.
Konfigurationsbekræftelse:Den endelige montering gennemgås i forhold til det valgte tryk, flow, zonemængde, motoreffekt og elektriske krav for at opretholde overensstemmelse mellem den leverede enhed og den godkendte konfiguration.
Indkøbsoplysninger
Projektdata
Angiv arbejdstryk, samlet dyseflow, dysemængde, antal driftszoner og forventet driftssekvens til indledende konfigurationsgennemgang.
Site Data
Inkluder oplysninger om vandforsyning, rørledningsarrangement, installationsforhold, tilgængelig strømforsyning og nødvendige tilslutningsstørrelser.
Kontrolkrav
Angiv automatisk drift, manuel drift, planlagte cyklusser eller uafhængig zonekontrol. Disse detaljer bestemmer den nødvendige kontrollogik og kabinetkonfiguration.
Tilbudsgennemgang
En komplet teknisk anmodning gør det muligt at matche pumpekapacitet, elektrisk konfiguration, ventilmængde og kontrolfunktioner før tilbud og produktion.
FAQ
Q: Hvad styrer et industrielt tågekontrolsystem?
A: Den styrer driftssekvensen for tågepumpen, zoneventiler og relaterede tryk-kontrolfunktioner i henhold til den valgte systemkonfiguration.
Q: Hvor mange zoner kan systemet styre?
A: Den angivne konfiguration understøtter 1 til 8 kontrolzoner. Den nødvendige mængde vælges i henhold til antallet af uafhængigt betjente tågeområder.
Q: Hvilket arbejdstryk er tilgængeligt?
A: Den angivne konfiguration dækker 50 til 100 bar. Det endelige driftstryk vælges i henhold til pumpen, dysearrangementet og systemets hydrauliske krav.
Q: Hvordan vælges pumpekapacitet?
A: Pumpekapaciteten er baseret på det nødvendige arbejdstryk og det kombinerede flow af dyserne, der arbejder inden for den eller de aktive zoner.
Q: Kan systemet fungere efter en tidsplan?
A: Ja. Planlagt drift kan konfigureres til definerede driftsperioder og zonesekvenser, med manuel drift tilgængelig, hvor det er nødvendigt for idriftsættelse og service.
Spørgsmål: Hvilke oplysninger skal medtages i en forespørgsel?
A: Angiv dysemængde og flow, påkrævet tryk, antal zoner, motoreffekt, spænding på stedet, vandforsyning, rørledningsarrangement og driftsplan for at understøtte nøjagtig systemkonfiguration og tilbud.
